Blecharbeiten Teil 9
Stabilisationslöcher in Bleche stanzen

Besonders in Schwellern findet man die runden gestanzten Aussparungen im Blech häufig. Es sind gestanzte Kreise im Blech, die der Stabilität und der Gewichtsersparniss dienen sollen. Ein Blech mit den gestanzten Aussparungen ist um ein Wesentliches Stabiler. Wichtig ist aber dabei, dass die Stanzkanten an den Kreisrunden Ausschnitten existieren, ansonsten verliert ein Blech noch mehr an Stabilität.

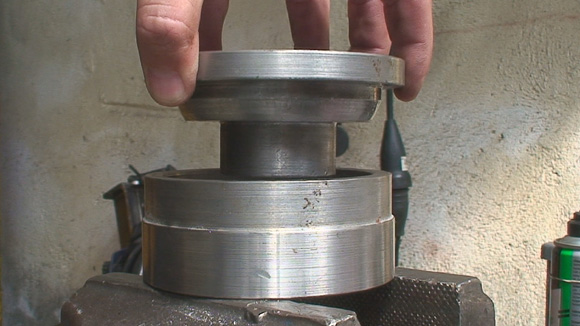

Um diese Stanzkanten zu erzeugen benötigt man ein kleines selbstgemachtes Werkzeug.
Lassen Sie dieses Werkzeug am besten bei einer Dreherei günstig anfertigen. Einen Plan dazu finden Sie bei uns auf der Seite.
Die Größe des Stanzwerkzeuges hängt von der Größe der Aussparung ab.

Um nun mit dem Werkzeug das Loch stanzen zu können, muss das Blech vorbereitet werden.
Wenn ein Loch den Durchmesser 8,5 cm hat, zeichnen man auf dem Blech einen Kreis mit einem Durchmesser von 7,9 - 8 cm ein. Der Rest, die 0,5 cm dienen als Stanzkante.
Nun wird zentrisch ein Loch gebohrt. Anschließend wird das Loch mit einem Kegelbohrer vergrößert, damit mit dem Blechnibbler der Kreis ausgeschnitten werden kann. Vor der Verwendung des Blechnibblers das Entgraten nicht vergessen. Dies kann auch mit jedem anderen Werkzeug erfolgen.
Ist der Kreis ausgeschnitten, wird das Blech an der Stelle noch mit der Feile nachbearbeitet, bis der Kreis perfekt stimmt und gut über das Werkzeug passt.
Das Blech darf sich am Anfang nicht verkanten, da ansonsten das Werkstück kaputt ist.

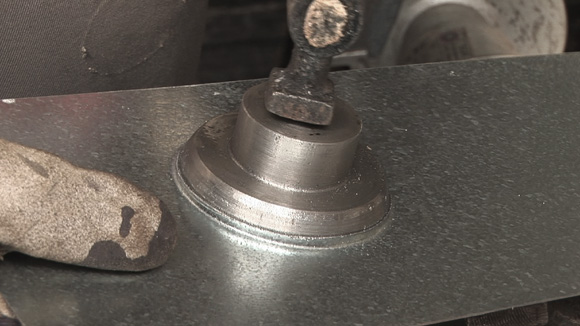

Wenn nun der Kreis passt, wird die Form zusammengeführt. Vorher wird das Stanzwerkzeug noch eingeölt, um ein verwinden des Metalls zu vermeiden. Ein letztes Einpassen bevor nun das Werkstück in dem Spezial-Werkzeug mit dem Schraubstock zusammengepresst wird.
Nachdem nun die Form komplett zusammen ist, kann sie aus dem Schraubstock entnommen werden. Mit ein paar kleinen Hammerschlägen lassen sich die beiden Werkzeughälften öffnen.
Im Blech ist nun eine kreisrunde Aussparung mit einer kleinen Falz.

Für den großen Plan auf das Bild klicken
