Dichtungen
Herstellung und Form

Immer wieder kommt es vor, dass es für manche Fahrzeuge keine Dichtungen mehr gibt und man sich mit eigens angefertigten Dichtungen behelfen muss.
In dieser Folge wollen wir verschiedenste Möglichkeiten aufzeigen, wie man entsprechende Dichtungen anfertigen kann.
Wichtig ist es, erst einmal festzulegen, welches Material für die Dichtung notwendig ist.

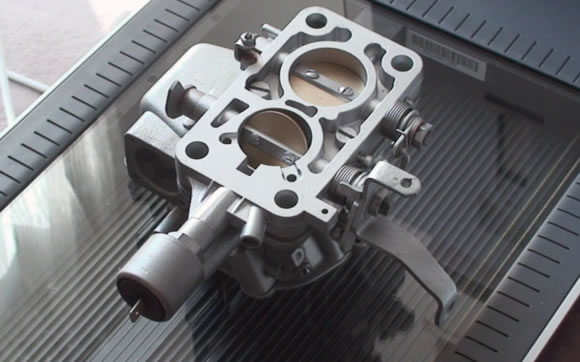

Gibt es noch Reste der alten Dichtung, muss erst einmal eine Schablone angefertigt werden. Dazu gibt es eine sehr einfache Methode. Reinigen Sie die Dichtung und legen sie die Dichtung auf einen Fotokopierer oder Scanner und fertigen Sie eine Kopie der vorhandenen Form an. Daraus lässt sich danach eine Schablone schneiden. Sollte keine Dichtung mehr vorhanden sein, gibt es auch die Möglichkeit, die gereinigte Fläche der Dichtfläche auf das Glas des Kopierers oder Scanners. Wichtig ist, dass dies nur bei leichten Teilen geht, da schwere Teile die Scheibe beschädigen.

Weitere Methoden der Schablonenanfertigung sind, die Dichtung befestigen und mit Farbspray übersprühen, oder wenn auch keine Dichtung mehr vorhanden ist, das Teil für die Dichtung auf den Dichtflächen mit wasserlöslicher Farbe anmalen, und das Dichtungspapier auflegen. Man erhält einen Stempeldruck der Dichtung, die dann ausgeschnitten werden kann.

Wenn die Schablone fertig ist, oder aber auch eine alte Dichtung vorhanden ist, wird diese mit Büroklammern an dem Dichtungspapier befestigt und mit einem Stift vorsichtig nachgezeichnet.
Ersatzweise kann auch eine ausgediente und ausgewaschene Milchtüte als Dichtungspapier dienen.

Wenn die Linien alle klar nachgezeichnet sind, wird mit einem Skalpell oder einer Schere die Kontur nach geschnitten. Bei sehr feinen Dichtflächen sollten erst die Löcher gestanzt werden, da diese sonst beim Stanzen die Dichtung zerreißen.

Dichtlöcher können auf verschiedenste Art und Weise gestanzt werden.

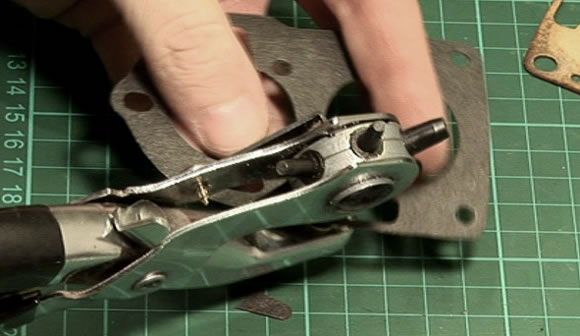

Kleinere Löcher werden mit einer Lochzange gestanzt.
Größere Löcher mit einem Locheisen geschlagen. Sehr praktisch ist in diesem Falle ein Locheisensatz wie dieser gesamte Satz von Peddinghaus.

Ein sehr hilfreicher Trick, saubere Löcher zu stanzen ist es, ein Kupferrohr mit dem richtigen Innendurchmesser mit einem Rohrschneider abzuschneiden. Dabei entsteht eine scharfe Kante. In einem Schraubstock wird das Rohr, das Dichtungspapier und eine Stahlkugel eingespannt. Dreht man den Schraubstock zu, schneidet diese Vorrichtung ein ordentliches Loch in die Dichtung.
Es geht aber auch, die Kugel mit einem Hammer auf das im Schraubstock eingespannte Röhrchen in das Papier zu klopfen.

In Teil 2 wird gezeigt wie Runddichtungen angefertigt werden und welche Dichtungsmaterialien zu verwenden sind.
