Schablone anfertigen Teil 1

Datum: 10.01.2012     Autor: Kay MacKenneth

Sehen Sie hier das exklusive Video über die Schablonen Erstellung von Oldtimer Ersatzblechen.

Wenn ein Kotflügel einen schwereren Schaden erfahren hat, ist es oft besser diesen auszutauschen oder einen Teilersatz vorzunehmen. Ein solches Blechteil erfordert einige Arbeitsschritte.

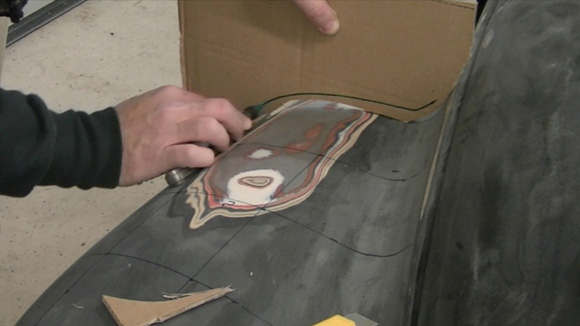

In erster Linie ist eine Formschablone erforderlich, mit der das Ersatzblech auf Passgenauigkeit überprüft werden kann. Dazu werden vorerst aus Pappe direkt am Kotflügel die Form abgenommen und Schablonen erstellt. Auf dem Kotflügel wird ein Gitternetz aufgezeichnet, das später für ein Gitter-Gerüst übernommen wird.

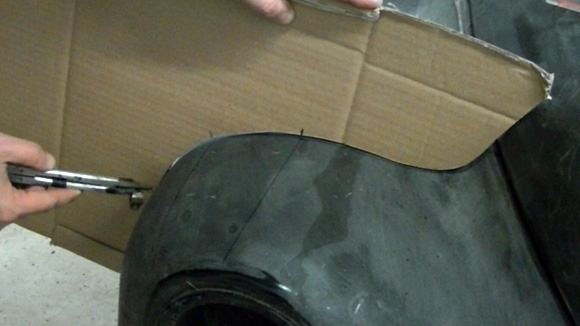

Um die Form abzunehmen, wird ein Stück Pappe grob ausgeschnitten und dann an den Kotflügel auf eine der Linien angelegt. Mit einem Zirkel wird entlang der Linie die Form auf die Pappe übertragen.

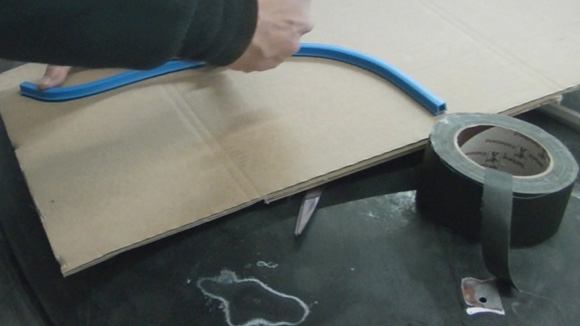

Einfacher geht dies mit einem sogenannten Formen-Lineal, dass in fast jedem besser sortierten Künstlerbedarf-Fachgeschäft erhältlich ist. Mt einem solchen Lineal kann die Form direkt abgenommen und auf die Pappe übertragen werden.

Ist die Form aufgezeichnet, wird die Pappe zurechtgeschnitten. Noch einmal angepasst, wird die Form nochmals überprüft und im gegebenenfalls korrigiert.

Diese Arbeit wird für jede einzelne Linie wiederholt, bis alle Linien entlang des Gitternetzes abgedeckt sind. Die einzelnen Schablonen sollten immer benannt werden, damit sie danach zugewiesen werden können.

Aus Holz wird nun ein Gitterrahmen gebaut. Die Schablonen wurden auf das Holz aufgezeichnet und die einzelnen Fixpunkte ergeben die entsprechende Bauhöhe. Zeichnen Sie sich vorher die Schablonen noch einmal als Bauskizze auf ein Papier auf.

Das Ausschneiden der Holzteile ist mit dem Dremel Trio sehr einfach. Aber auch mit einer Stichsäge ist das Ausschneiden der Form-Rippen durchführbar. Vorteil bei dem Dremel Trio ist das Schneiden im 360° Winkel. Besonders die Aussparungen für die Formpassung ist mit dem Dremel leichter auszuschneiden, da auch seitlich geführte Schnitte möglich sind.

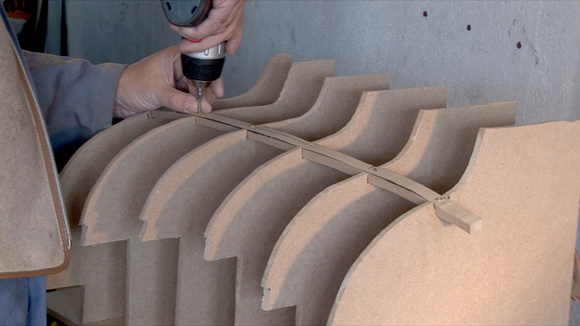

Die Holzrippen können nach dem kompletten Ausschneiden zu dem Gittermodell zusammengebaut werden. So entsteht ein Modell, an dem die spätere Blechform überprüft werden kann, da die Form des Kotflügels detailgetreu nachgebildet ist.

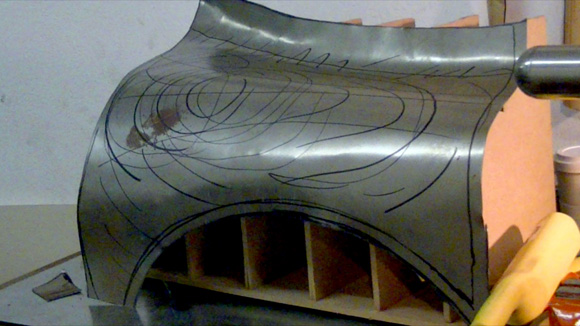

An diesem Gittermodell wird nun die Papierschablone für das Blech abgenommen.
