SCHRAUBEN LEHRE Teil 1

Schrauben und Muttern gibt es in unterschiedlichen Härtegraden. Dabei wird zwischen Standard- und hochfesten Schrauben nach DIN unterschieden. Maßgebend für die Schraubengüte ist nun das Verhältnis der Mindeststreckgrenze zur Zugfestigkeit. Hochfeste Schrauben verformen sich erst, wenn 90 Prozent der maximalen Zugfestigkeit erreicht werden. Standardmäßige Schrauben dürfen sich schon bei 60 Prozent des maximalen Wertes dehnen.

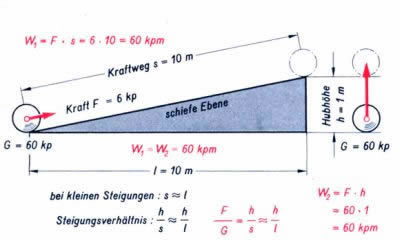

Inder Physik bezeichnet man jede gegen eine Hauptachse (meistens waagrecht) geneigte Ebene als schiefe Ebene. Die schiefe Ebene ist eine der einfachen Vorrichtungen, die es ermöglichen, "Kraft zu Lasten des Weges zu sparen". Man kann auf ihr mit einer verhältnismäßig kleinen Kraft F eine große Last G aufwärts bewegen, fachlich gesagt - heben (Bild 1). Dabei ist die aufgewendete Fortbewegungsarbeit gleich der vollbrachten Hubarbeit.

Bild 1
Bild 1

Bei geringer Neigung sind der Kraftweg s und die entsprechende Grundlinie l annähernd gleich lang. Für diesen, bei den technischen Anwendungen der schiefen Ebene häufigen Fall, entspricht die Kraftübersetzung F/G hinreichend genau dem Steigungs-Verhältnis h/l.
Bild 1 : Kraftübersetzung bei der schiefen Ebene Quelle:
Fachkunde Kraftfahrzeuge 1956 Europa Lehrmittel

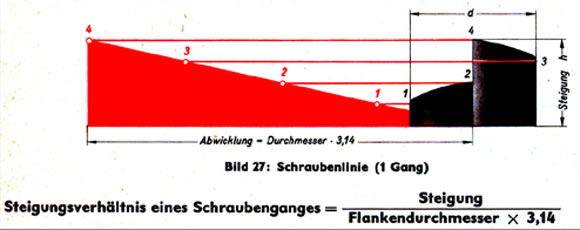

Die wichtigste Anwendung der schiefen Ebene ist die Schraube. Die Schraubenlinie entsteht durch Aufwickeln einer schiefen Ebene auf einen Zylinder (Bild 2).

Flankensteigung
Flankensteigung

Bei einer M10-Schraube z. B. ist die Steigung 1,5 mm, der Flankendurchmesser etwa 9 mm. Das Steigungsverhältnis ist dann 1,5 / 9 x 3,14 ≈ 1/20 . Dementsprechend ist die Wirkung einer Druck oder Zugkraft in der Schraubenachse etwa 20 mal größer als die Kraft, die beim Drehen der Schraube längs der Schraubenlinie aufgewendet werden muss.
Eine Druckkraft in der Schraubenachse kann zum Heben einer Last oder als Abziehkraft bei einer Abziehvorrichtung ausgenützt werden. Eine Zugkraft in der Schraubenachse tritt beim Anpressen zweier Maschinenteile auf, die durch eine Schraube verbunden werden sollen. Beim Anziehen wird die Schraube gedehnt. Ihre Zugspannung entspricht dann der Anpresskraft mit der die beiden verbundenen Teile zusammengehalten werden.

Beim Anziehen wird die Schraube gedehnt. Ihre Zugspannung entspricht dann der Anpresskraft der verbundenen Teile.
Berücksichtigt man nicht die Faktoren Reibung zwischen Schraube und Gewindegang (z.B einer Mutter), dann ist beim Anziehen einer Schraube bzw. einer Mutter die Handarbeit bei einer Umdrehung eines Schraubenziehers oder Schraubenschlüssels gleich der in der Schraubenachse ausgelösten Druck- oder Zugarbeit:

Handkraft x Handweg bei 1 Umdrehung = Kraft in der Schraubenachse x Steigung

Also verhält sich :

Handkraft : Kraft der Schraubenachse = Steigung : Handweg bei 1 Umdrehung

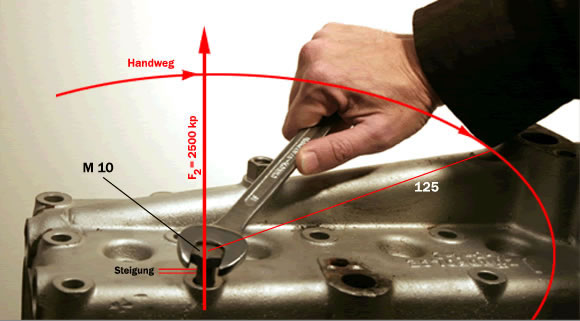

Ist z. B. der Abstand von der Schraubenachse bis Handmitte beim Anziehen einer M 10-Mutter mit 1,5 mm Steigung 125 mm, dann ist der Handweg 250 mm x 3,14 = 750 mm
Dementsprechend ist die Kraftübersetzung etwa 1,5 : 750 bzw. 1 : 500 . Eine Handkraft F1 = 5 kp würde also in der Schraubenachse eine Kraft F2 = 2500 kp erzeugen.
Die außerordentlich große Gesamtübersetzung der Kraft beim Anziehen von Schrauben setzt sich aus der Hebelübersetzung am Schraubenschlüssel und aus der Übersetzung des Steigungsverhältnisses der Schraube zusammen. Dementsprechend ist die Gefahr des Überziehens oder Abreißens trotz der starken Reibung sehr groß. Man schützt sich dagegen durch die Benutzung eines Drehmomentschlüssels.

Schrauben Kraft
Schrauben Kraft

So kann man diese Kraftübertragung bei längerem Hebel auch sehr gut einsetzen, wenn eine Schraube fest sitzen sollte. Verlängert man den Hebel des Schraubschlüssels, erhöht sich die Hebelübersetzung, und manch festsitzende Schraube, lässt sich so einfach lösen.

Kennzeichnung
Kennzeichnung

Schrauben Anzeige
Schrauben Anzeige

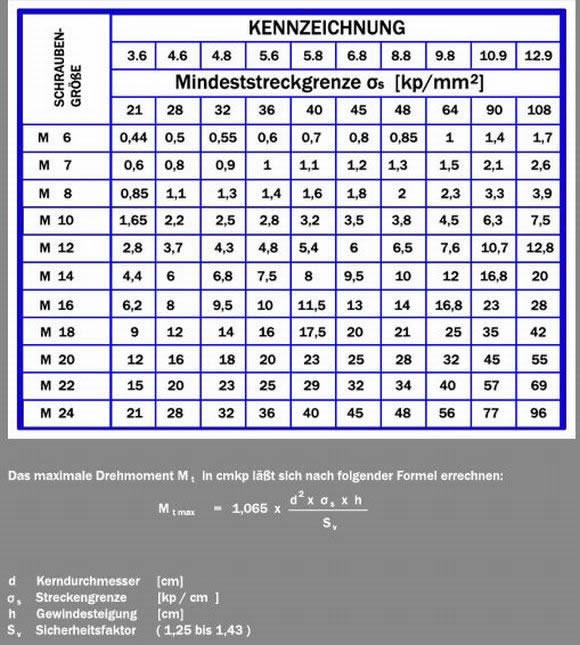

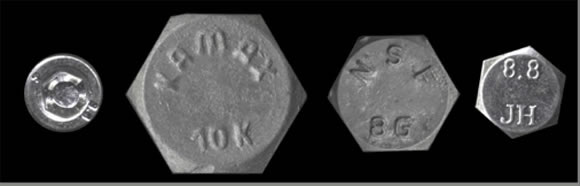

Kennzeichnung vergüteter Schrauben

Schrauben sind in Normen festgelegt. Dabei unterscheidet man die DIN Norm ( der in Deutschland üblichen Norm ), der EN Norm und der ISO Norm. Die ISO Norm ist weltweit gültig und von der "International Organisation for Standards" festgelegt. EN-Normen werden vom Europäischen Komitee für Normung (CEN) erarbeitet und haben - im Gegensatz zu den ISO-Normen - eine auf die Europäische Union beschränkte Gültigkeit.

Schrauben Masse
Schrauben Masse

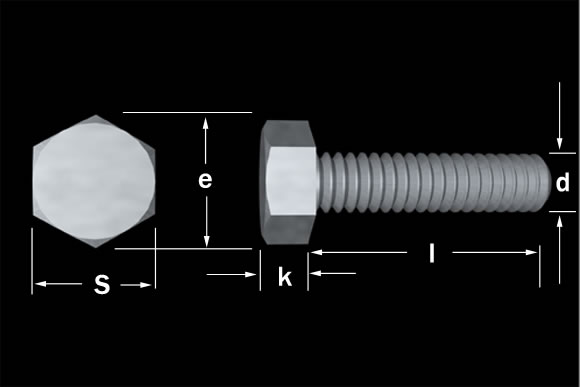

d = Gewindedurchmesser
k = Kopfhöhe
l = Länge
s = Schlüsselweite
e = Eckmaß

Was bedeutet Gewindesteigung ?

Im allgemeinen enthält die Gewinde-Kurzbezeichnung den Gewinde-Kennbuchstaben und den Gewinde-Nenndurchmesser oder die Gewindegröße.
Zusatzangaben für Steigungen oder Gangzahl, Toleranz, Mehrgängigkeit, Kegeligkeit und Linksgängigkeit sind gegebenenfalls anzufügen. Bei vielen Gewinden nach DIN-Normen wird dem Gewindekurzzeichen die DIN-Hauptnummer vorangestellt.

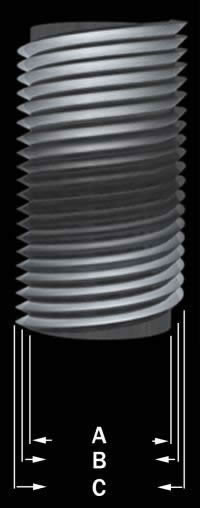

Der (C) Aussendurchmesser wird bei Schrauben über die Gewindespitzen gemessen.

Der (A) Kerndurchmesser über den Gewindegrund.

Der (C) Flankendurchmesser ist der Achsen- senkrechte Abstand zweier gegenüberliegender Flanken oder der Abstand der Profilmittellinien.
Schrauben Steigungen
Schrauben Steigungen

Die Gewindesteigung ist die Höhe der abgewickelten Schraubenlinie parallel zur Schraubenachse.


Schrauben Flankensteigung
Schrauben Flankensteigung2

Die Grundlinie der schiefen Ebene entspricht dem Zylinderumfang, bei der Höhe der Schiefen Ebene spricht man von der Schraubenlinie. Die dem rechten Winkel gegenüberliegende Seite entspricht der Länge der Schraubenlinie. Der von der Grundlinie und der Schraubenlinie eingeschlossene Winkel heißt Steigungswinkel a.

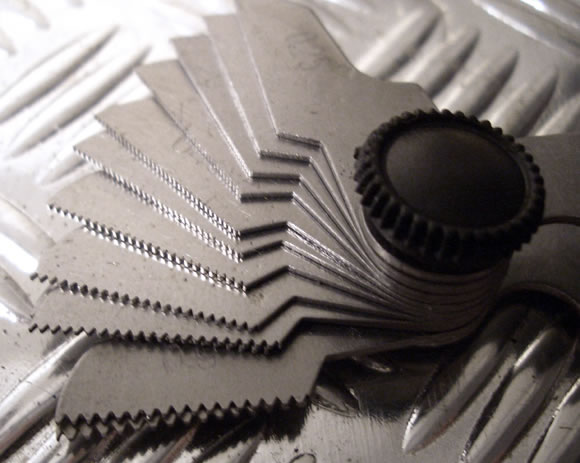

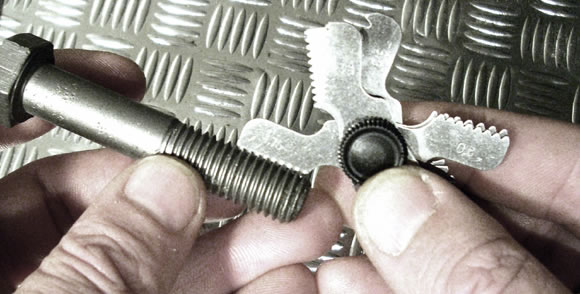

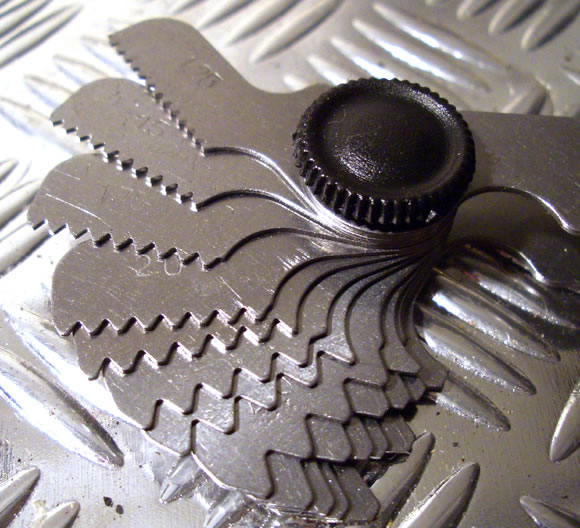

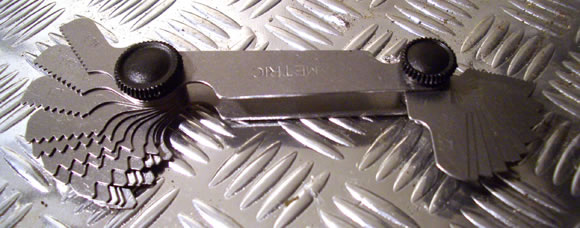

Dieser Steigungswinkel und die Dimensionen der Schraube oder einem Gewinde lässt sich mit einer so genannten GEWINDELEHRE messen.

Schraubenlehre 1
Schraubenlehre 1

Schraubenlehre 2
Schraubenlehre 2

Schraubenlehre 3
Schraubenlehre 3

Schraubenlehre 4
Schraubenlehre 4

Im nächsten Teil der Schrauben Lehre Teil 2 wird das Thema welche Schraube für welchen Zweck behandelt und wie werde ich dem Problem Herr, wenn eine Schraube fest gerostet ist oder sich nicht lösen lässt.
